全新設計標準測試機台,完全符合新題目,揮別老舊機台夢魘
完全符合勞委會公告數位乙級術科試題11700-990201~3最新規定
所使用測試電路,為檢定學生數位乙級術科試題的測試機台。
1.本數位乙級檢定術科測試機台包含:

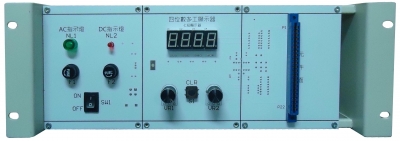

(1)四位數多工顯示器

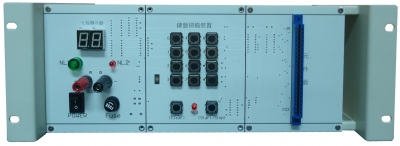

(2)鍵盤掃瞄裝置

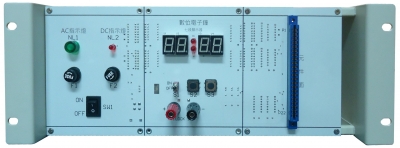

(3)數位電子鐘

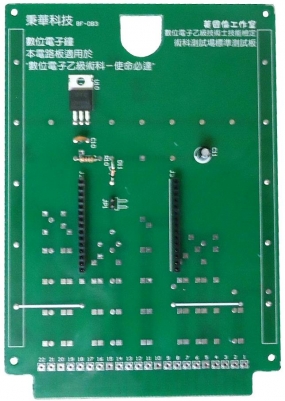

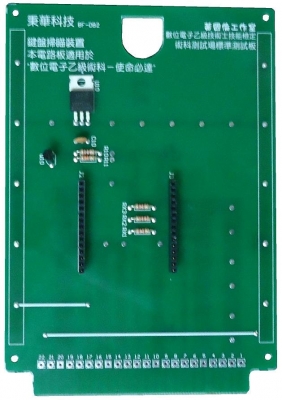

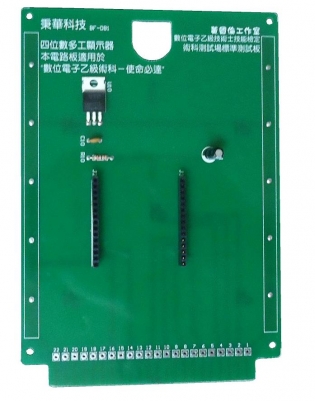

(4) 測試機台標準測試板(選購)。
2.本實習模組之介面電路如下
(1)1組數位電子乙級測試機台介面(包含第1題、第2題、第3題)
第1題為1 只按鈕開關
第2題為1組4x3掃瞄式鍵盤和2只按鈕開關
第3題為2 只按鈕開關和1只搖頭開關
(2)1組22P 3.96mm 插板式電路板連接器(第1題、第2題、
第3題皆使用)
(3)2組4個數字共陰極掃瞄式七段顯示器
(4)1組NE556 RC可調振盪電路(2組時脈信號輸出)
(5)1組200V/2A橋式整流器(第1、2、3題皆使用)
(6)1組電源開關AC 125V 2A,電源氖氣燈φ10mm AC 125V綠色光
(7)1組博士端子φ10mm(塑膠)/φ4mm(軸心)黑色,φ10mm(塑膠)
/φ4mm(軸心)紅色
3.符合勞委會公告11700-990201~3試題最新規定。
