˙可透過LabView整合感測元件資料之數據、月平均、以及SMS服務

˙TI CC2430/CC2431（含定位引擎）

˙8051 Based MCU，128K FLASH / 8K RAM

˙整合式SOC：MCU + ZigBee Transceiver

˙2.4GHz IEEE 802.15.4

˙內建12bit ADC、UART、AES保全

軟體協定：

˙TI ZigBee Stack，原始碼完全提供，符合ZigBee Alliance認證；非一般只有ZigBee硬體。

˙相容於ZigBee-2006規範

套件內容：

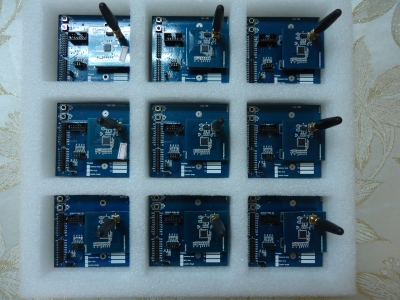

CC2430EB ZigBee評估板x 2

CC2430EM ZigBee應用模組x 8

CC2430 SOC。

天線。

JTAG燒錄/DEBUG座。

按鍵。

LED。

I/O擴充介面

震盪器。

感測模組1組(含)

溫度感測模組

濕度感測模組

光照感測模組

重力感測模組

CC2431EM ZigBee定位模組 x 2

CC243x-Debugger 模擬器/除錯器x 1

連結IAR軟體做除錯/燒錄用(不含開發軟體)。

連結TI SmartRF Flash Programmer軟體做HEX檔、IEEE位置燒錄用。

General Packet Sniffer Zigbee 協定分析儀 x 1

連結TI Packet Sniffer軟體做ZigBee封包訊息擷取、顯示、分析。

˙發展版DEMO程式提供8051 C語言程式碼

*綜合3大實驗共30個以上範例 :

*ZIGBEE定位實驗

1.ZIGBEE協定軟體實驗(含協定分析儀)：

2.SampleApp實驗：Zigbee網路設備的連線。

3.Simple App1實驗：無線開關控制。

4.Simple App2實驗：感測器傳送與資料收集。

5.Generic APP實驗：兩個終端設備與協調器通訊。

6.Serial APP實驗：兩台電腦用串列埠做ZigBee傳輸。

7.Transmit App實驗：封包互傳實驗。

8.Home Automation實驗：同Simple App1，但使用Home Automation規範。

9.ZigBee-2006定位實驗：利用參考節點(reference node)、盲節點(blind node)、協調者(coordinator)來構建ZigBee定位網路。

10.如何建立自己的專案實驗：如何根據以上實驗，來修改自己的程式。

11.結合嵌入式系統平台做定位顯示(WinCE 及 Linux )

* ZIGBEE基礎實驗含(模擬器)：

1.GPIO 輸出實驗

2.GPIO 輸入實驗

3.LCD 驅動實驗

4.GUI 實驗

5.溫度採集實驗

6.P0 輸入中斷

7.P1 輸入中斷

8.P2 輸入中斷

9.系統時鐘源的選擇

10.32KHz 振盪器

11.功耗管理

12.睡眠定時器

13.看門狗定時器的看門狗模式

14.看門狗定時器的定時器模式

15.ADC 實驗

*感測器傳輸實驗

溫度感測實驗

濕度感測實驗

光照感測實驗

重力感測實驗

PC定位軟體：

目的：顯示ZigBee定位狀態。

可加入空間背景圖，以符合實際情況。

提供Visual Basic原始程式碼。

提供教材：

使用手冊

實驗指導書

CC2430/2431使用者手冊

IEEE802.15.4標準和ZigBee

Z-Stack協定堆疊開發指南

Z-Stack定位開發指南
